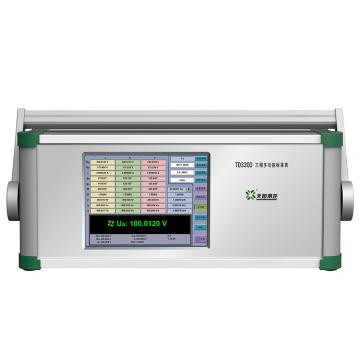

长沙天恒测控三相多功能标准表，TD3300

艾逊订货号：F1046452
原始型号：长沙天恒测控 TD3300
品牌：长沙天恒测控
品牌所属地：

市场价：￥68190.00(不含运费)

发货周期：现货
最小订货量:1 台

数量

准确并及时地满足客户需求是艾逊第一使命!
工作时间：周一至周五 8：30-17：30

产品描述

技术参数

包装参数

技术文档

AIXUN艾逊提供

长沙天恒测控的电力校验仪器长沙天恒测控三相多功能标准表，TD3300
产品介绍：
TD3300是一款高精度的三相交流标准仪器，可在三相Y形/V形等接线方式下，同时测量交流回路中的多个电量如：电压、电流、频率、相位、谐波、有功功率/电能、无功功率/电能、视在功率、功率因数等。其功率/电能的测量不确定度为0.05级或0.1级可选。该仪器的应用广泛，既可作为三相电能表检定装置的标准表，也适用于校准三相功率标准源/表。

产品特点：
测量范围宽广：每相只用一对接线柱输入，即可实现2 mA～120 A宽范围的交流电流测量，自动切换量程，互感器一次不换挡，无论在哪个量程突然通入大电流也不会导致损坏或测量精度改变。
最小电流测量：测量最低限至 2 mA，是被检电能表进行起动试验的基础。
谐波测量功能：可实时分析并显示第2～63次谐波的含量、总谐波失真(THD)、并用绘制谐波直方图(频谱图)。
波形显示功能：测量通道具有示波器功能，可实时显示被测电量的波形及相量图。
仪器可靠性高：电压、电流测量回路之间具有完全的电气隔离；在极限状态下 (500 V、100 A) 开关机，不但不会损坏仪器，且能保证量值准确。
数据统计分析：计算被测电量的最大值、最小值、平均值、差值、标准方差等。
电量稳定度测试：绘制电量的实时变化曲线，并通过直方图来显示其短期稳定度。
电能计量功能：具有标准电能脉冲输入/输出，可作为高等级直流电能计量的标准。
人机交互功能：配大尺寸高清色触摸屏，量值显示直观，操作非常便捷。
通讯接口丰富：配有RS232、RS485、RJ45等接口，便于组建全自动测量系统。
技术参数

三相电压测量

量程	分辨力	测量不确定度(k=2) (ppmRD+ppmRG)①		温度系数@ (15~30)°C (ppm*RD)/°C
量程	分辨力	0.1级	0.05级	0.1级	0.05级
60 V	0.1 mV	300 + 200	200 + 50	< 15	< 10
120 V	1 mV	300 + 200	200 + 50	< 15	< 10
240 V	1 mV	300 + 200	200 + 50	< 15	< 10
480 V	1 mV	300 + 200	200 + 50	< 15	< 10
注①： RD为读数值，RG为量程值

测量范围：6 V～528 V(更宽范围支持定制)，6位显示，手动/自动量程换挡

三相电流测量

量程	分辨力	测量不确定度(k=2) (ppmRD+ppmRG)①		温度系数@ (15~30)°C (ppm*RD)/°C
量程	分辨力	0.1级	0.05级	0.1级	0.05级
20 mA	0.1 μA	600 + 400	300 + 200	< 15	< 10
50 mA	0.1 μA	600 + 400	300 + 200	< 15	< 10
100 mA	1 μA	300 + 200	200 + 50	< 15		< 10
200 mA	1 μA	300 + 200	200 + 50	< 15	< 10
500 mA	1 μA	300 + 200	200 + 50	< 15	< 10
1 A	10 μA	300 + 200	200 + 50	< 15	< 10
2 A	10 μA	300 + 200	200 + 50	< 15	< 10
5 A	10 μA	300 + 200	200 + 50	< 15	< 10
10 A	100 μA	300 + 200	200 + 50	< 15	< 10
20 A	100 μA	300 + 200	200 + 50	< 15	< 10
50 A	100 μA	300 + 200	200 + 50	< 15	< 10
100 A	1 mA	300 + 200	200 + 50	< 15	< 10

测量范围：2 mA～120 A，6位显示，手动/自动量程换挡

频率 / 相位测量

类型	测量范围	分辨力	最佳年测量不确定度(k=2)
频率	45.000 0 Hz～65.000 0 Hz	0.000 1 Hz	0.005%*RD
相位	0.000°～359.999°（≥50mA）	0.001°	0.02°

功率 / 电能测量

被测电量	电压/电流范围	测量不确定度(k=2)
		0.1级	0.05级
有功功率/电能\|cosφ\| ≥0.5 无功功率/电能\|sinφ\| ≥0.5/ 视在功率/电能	30 V ≤ U ≤ 480 V 50 mA ≤ I ≤ 120 A	0.1%*RD	0.05%*RD
	30 V ≤ U ≤ 480 V 2 mA≤ I < 50 mA	0.2%*FS②	0.1%*FS
注：② FS =电压量程值×电流量程值

功率/电能测量范围：交流电压量程与交流电流量程的组合
功率因数测量范围：-1.000 00…0.000 00…1.000 00
标准电能脉冲输出：高频满量程值对应60 kHz，低频满量程值对应6 Hz
标准电能脉冲输入：频率≤200 kHz，电压：0…3.3 V…24 V
一般技术规格
供电电源：AC (220 ± 22) V，(50 ± 2) Hz
工作环境：5°C～40°C，(20%～85%) R·H，不结露
储存环境：-20°C～70°C，<95% R·H，不结露
通讯接口：RS232、USB、RJ45
